Описание

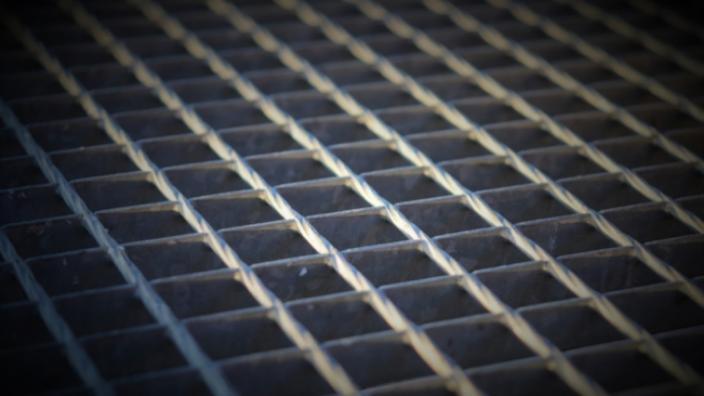

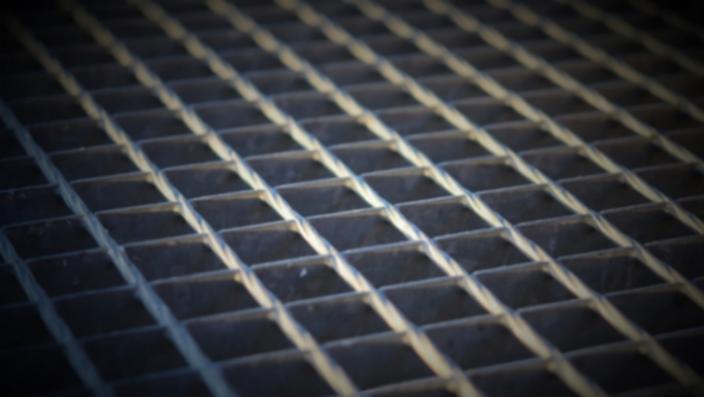

Сварной решетчатый настил изготавливается методом кузнечно-прессовой сварки в соответствии со стандартом по DIN 24537 методом холодной запрессовки связующих полос в несущие полосы из малоуглеродистой стали ST 35-7 (аналог марки Ст3 ГОСТ 380-94) с или без покрытия горячим цинком по стандарту DIN 50976 (EN ISO 1461). Сварные решетки также могут изготавливаться из нержавеющей стали или алюминия.
Параметры сварных настилов
| Диапазон толщин несущей полосы, мм | 2–8 мм |
| Диапазон высоты несущей полосы, мм | 20–100 мм |
Стандартные размеры несущих полос
| Толщина, мм | 2 | 3 | 4 | 5 | |||||||||||||||
| Высота, мм | 20 | 30 | 40 | 20 | 30 | 40 | 20 | 30 | 40 | 50 | 60 | 70 | 20 | 30 | 40 | 50 | 60 | 70 | |
Общеупотребительное деление ячеек
| Несущая полоса, мм | 20.77 | 30.15 | 34.4 | 41.45 | |||||||||||
| Покровный пруток, мм | 24 | 38,1 | 50,8 | 24 | 50,8 | 76,2 | 101,6 | 19,25 | 24 | 38,1 | 50,8 | 76,2 | 24 | 50,8 | 101,6 |
Характеристики
