Габионы Джамбо - это один из типов матрацно-тюфячных конструкций, они отличаются от матрацов Рено своими большими размерами, а именно высотой. "Jumbo" в переводе с английского - огромный. Габионы Джамбо используются для укрепление основания подпорных стенок, дна морских и речных портов, русел рек, каналов и лотков со скоростью течения воды более 5.5 м/с и возможной высотой волны свыше 2 х метров.
Конструкции Джамбо заполняются более крупной фракцией камня, это позволяет уменьшить плотность наполнения, со временем пространство между камнем кольматируется (заиливается), дополнительно связывая конструкцию в монолитную плиту.
При использовании матрасов Джамбо в агрессивной среде (морская вода, сточные воды), конструкции должны иметь дополнительное ПВХ покрытие, которое защищает их от коррозии.

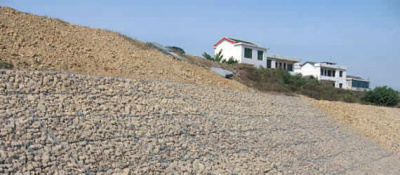

Следует заметить, что укладку матрацно-тюфячных конструкций при берегоукреплении можно производить не только со стороны берега, но и со стороны водоема при помощи плавсредств. В этом случае матрасы джамбо могут собираться и заполняться каменным материалом заранее. Для монтажа заполненных габионов с помощью крана используются Ш-образно изогнутые арматурные стержни, выполняющие роль монтажных проушин траверсы. Ш -образные стержни продеваются до заполнения габиона сквозь его дно и устанавливаются по длине с шагом 1 м.

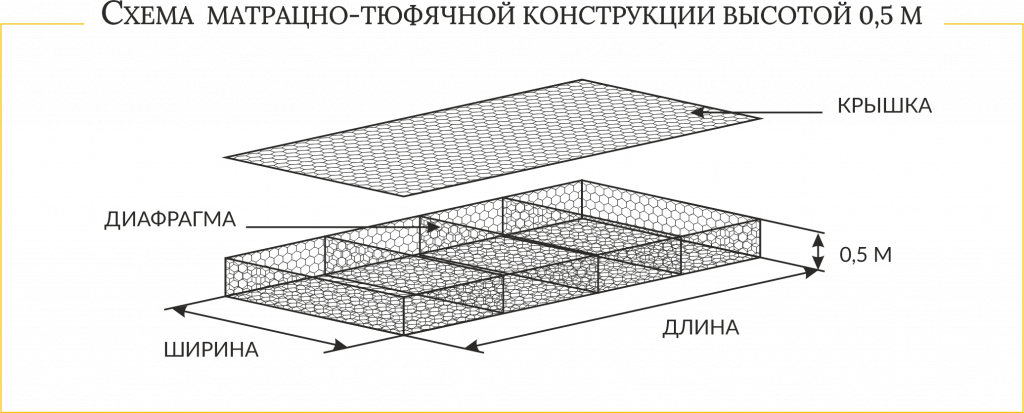

МАТРАЦНО-ТЮФЯЧНЫЕ КОНСТРУКЦИИ ВЫСОТОЙ 0,5 М (ГАБИОНЫ ДЖАМБО)
Матрацы полуметровой высоты используются для устройства оснований подпорных стен, а так же для укрепления донных участков прибрежной зоны водоемов. Из-за своих размеров на западе конструкцию матраса высотой 0.5 м называю Джамбо (анг. Огромный). ГСИ высотой 0,5 м имеют диафрагмы через каждый метр по его длине и согласно ГОСТ Р 52132-2003 могут выпускаться с ячейкой 60х80 с диаметром проволоки 2,2 и 2,4 мм, а также с ячейкой 80/100 с диаметром проволоки 2,4; 2,7 и 3.0
ТИПОВЫЕ РАЗМЕРЫ МАТРАЦНО-ТЮФЯЧНЫХ ГАБИОННЫХ КОНСТРУКЦИЙ
Маркировка | Размер ячейки, мм | Длина L,м | Ширина В, м | Высота Н, м | Объем, м.куб | Масса теор., кг |
---|---|---|---|---|---|---|
Габион М 3x2x0,5-080-2,7-Ц* | 80/100 | 3 | 2 | 0,5 | 3 | 30,4 |
Габион М 3x2x0,5-080-2,7/3,7-ЦП* | 35,9 | |||||
Габион М 3x2x0,5-060-2,4-Ц | 60/80 | 31,2 | ||||
Габион М 3x2x0,5-060-2,4/3,4-ЦП | 36,8 | |||||
Габион М 4x2x0,5-080-2,7-Ц* | 80/100 | 4 | 2 | 0,5 | 4 | 40,0 |
Габион М 4x2x0,5-080-2,7/3,7-ЦП* | 47,2 | |||||
Габион М 4x2x0,5-060-2,4-Ц | 60/80 | 41,3 | ||||
Габион М 4x2x0,5-060-2,4/3,4-ЦП | 48,7 | |||||
Габион М 5x2x0,5-080-2,7-Ц* | 80/100 | 5 | 2 | 0,5 | 5 | 49,6 |
Габион М 5x2x0,5-080-2,7/3,7-ЦП* | 58,5 | |||||
Габион М 5x2x0,5-060-2,4-Ц | 60/80 | 51,5 | ||||
Габион М 5x2x0,5-060-2,4/3,4-ЦП | 60,8 | |||||
Габион М 6x2x0,5-080-2,7-Ц* | 80/100 | 6 | 2 | 0,5 | 6 | 59,2 |
Габион М 6x2x0,5-080-2,7/3,7-ЦП* | 69,8 | |||||
Габион М 6x2x0,5-060-2,4-Ц | 60/80 | 61,5 | ||||
Габион М 6x2x0,5-060-2,4/3,4-ЦП | 72,6 |
* Ц — цинковое покрытие, ЦП — цинк-полимерное покрытие.
