Габионы коробчатые – объемные строительные конструкции из стальной сетки двойного кручения. Защиту от коррозии обеспечивает покрытие на цинковой основе. Состав дополняют алюминий, полимерные компоненты и/или мишметалл.
Коробчатые габионы – среди популярных продуктов компании. Они выпускаются с 2012 года. Размерный ряд широк – габариты составляют 0,5 до 4 м. Среди типовых моделей коробчатые габионы 3х1х1. Их устанавливают на маленьких приусадебных участках и обширных территориях вдоль береговых линий.
Конструкции заполняются камнями оптимальной фракции и соединяются при помощи оцинкованной проволоки или скоб. Готовые коробчатые габионы – это надежные монолитные сооружения, с годами они становятся только прочнее: частицы почвы заполняют пустоты, корни прорастающих трав дополнительно скрепляют наполнитель. Сетчатый каркас гибок, нагрузки распределяются равномерно, даже легкий коробчатый габион 3х1х1 выдерживает сильнейшие нагрузки.
Преимущества коробчатых габионов
Цены коробчатых габионов оправданы следующими достоинствами:
- простота монтажа – спецтехника не требуется, перенос существующих коммуникаций или конструкций не нужен;
- удобство доставки – и коробчатые габионы 3х1х1, и крупные изделия поставляются в виде компактно сложенных плоских заготовок;
- практичность – проволочные сетки заполняются камнями, дефицитные дренирующие грунты не нужны;
- долговечность – при низких ценах коробчатые габионы служат десятки лет, с годами их прочность только растет.
Применение габионных конструкций
Коробчатые габионы покупают для укрепления береговых линий, откосов рек, водоемов, естественных склонов, искусственных насыпей. Высота конструкций может достигать 8 м. Допускается применение изделий для укрепления стен с углом наклона до 6°. Монтаж возможен в любое время года при максимально низком уровне воды. Если глубина невелика, изделия можно укладывать прямо на дно водоема.
Габионы коробчатые часто дополняют цилиндрические модели, матрацы Рено, маты, георешетки. Они устанавливаются у подошвы склона для устройства удерживающей конструкции, упорного «зуба». Коробчатые габионы используются также при монтаже ограждений на обочинах автодорог, расположенных близко к обрыву.

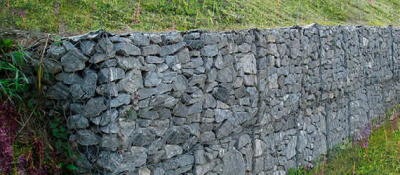

Прочность – не единственное их преимущество. Поросшие травой камни весьма эстетичны. Как другие габионы, коробчатые конструкции применяют в ландшафтном дизайне в качестве подпорных стенок. Также их используют при террасировании склонов, при этом вьющиеся растения или посаженные кустарники эффектно задекорируют лицевую поверхность.
И коробчатые, и габионы с армирующей панелью решают следующие задачи:
- укрепление откосов земляного полотна;
- устройство подмостовых конусов, регуляционных или вдольбереговых сооружений;
- укрепление склонов;
- устройство земляного полотна, съездов транспортных развязок, других дорожных сооружений в стесненных условиях при близости подземных коммуникаций;
- усиление эксплуатируемых деформирующихся насыпей, а также укрепление крутых высоких склонов;
- устройство водоотводных, водопропускных, водобойных, очистных сооружений, а также подводящих, отводящих, канализируемых русел;
- реконструкция автомобильных дорог вблизи подземных коммуникаций.
Качественные характеристики конструкций из коробчатых габионов
- Прочность и долговечность конструкции, возрастающие с годами;
- Очень красивый и экологичный вид сооружений, которые со временем сливаются с природным ландшафтом, не теряя своих защитных свойств;
- Не подверженность образованию трещин, по сравнению с традиционными бетонными сооружениями;
- Возможность устройства гравитационных подпорных стенок высотой до 8 м;
- Возможность укладки заполненных габионных конструкций в воду без ее отведения.
Типы проволоки используемой для производства габионов коробчатого типа:
- покрытые цинком – Ц;
- покрытые цинком и полимером – ЦП;
- покрытые сплавом цинка с алюминием и мишметаллом (гальфан)– Г;
- покрытые сплавом цинка с алюминием и мишметаллом и полимером – ГП.
Технические характеристики габиона коробчатого:
Согласно ГОСТ Р 52132-03 Габионы имеющие форму куба или параллелепипеда с высотой не менее 0,5 м называются коробчатыми.

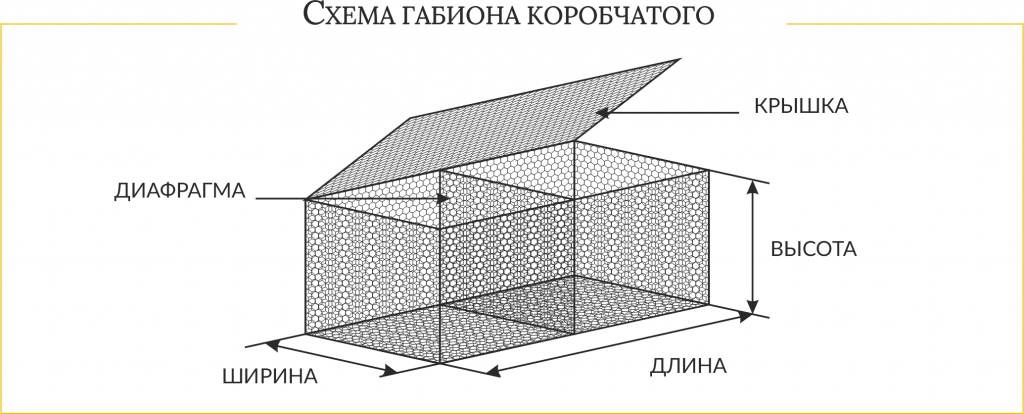

Коробчатые габионы имеют мембранную перегородку по длине через 1 м, для увеличения прочностных характеристик ГСИ. Коробчатые габионы должны иметь крышку, которая является продолжением стенок и дна конструкции. Поставка крышек габионов отдельно от конструкции допускается только в конструкции 4х1х1 м.
Типовые размеры коробчатых габионных конструкций:
Маркировка | Размер ячейки, мм | Длина L,м | Ширина В, м | Высота Н, м | Объем, м.куб | Масса теор., кг |
---|---|---|---|---|---|---|
Габион К 1,5x1x0,5-С80-2,7-Ц | 80/100 | 1,5 | 1,0 | 0,5 | 0,75 | 8,8 |
Габион К 1,5x1x0,5-С80-2,7/3,7-ЦП | 10,6 | |||||
Габион К 2x1x0,5-С80-2,7- Ц | 80/100 | 2,0 | 1,0 | 0,5 | 1 | 12,0 |
Габион К 2x1x0,5-С80-2,7/3,7-ЦП | 14,5 | |||||
Габион К 3x1x0,5-С80-2,7- Ц | 80/100 | 3,0 | 1,0 | 0,5 | 1,5 | 17,6 |
Габион К 3x1x0,5-С80-2,7/3,7-ЦП | 21,1 | |||||
Габион К 4x1x0,5-С80-2,7-Ц | 80/100 | 4,0 | 1,0 | 0,5 | 2,0 | 23,2 |
Габион К 4x1x0,5-С80-2,7/3,7-ЦП | 27,8 | |||||
Габион К 1,5x1x1-С80-2,7- Ц | 80/100 | 1,5 | 1,0 | 1,0 | 1,5 | 14,4 |
Габион К 1,5x1x1-С80-2,7/3,7-ЦП | 17,3 | |||||
Габион К 2x1x1-С80-2,7-Ц | 80/100 | 2,0 | 1,0 | 1,0 | 2,0 | 17,6 |
Габион К 2x1x1-С80-2,7/3,7-ЦП | 21,3 | |||||
Габион К 3x1x1-С80-2,7- Ц | 80/100 | 3,0 | 1,0 | 1,0 | 3,0 | 25,6 |
Габион К 3x1x1-С80-2,7/3,7-ЦП | 30,7 | |||||
Габион К 4x1x1-С80-2,7- Ц | 80/100 | 4,0 | 1,0 | 1,0 | 4,0 | 33,6 |
Габион К 4x1x1-С80-2,7/3,7-ЦП | 40,3 |
